硬性輸尿管鏡的結構

硬性輸尿管鏡主要構成是兩大部分，成像系統和導光系統。成像系統包括：物鏡系統、柱狀透鏡/光纖導像束、目鏡系統；導光系統主要組件是光纖導光束。早期的輸尿管鏡是使用柱狀透鏡導像。柱狀透鏡是一組玻璃鏡片，具有極佳的導光性能，但使用柱狀透鏡的鏡體是不能彎曲的，否則視野會出現半月形缺失。目前大多數輸尿管鏡采用柔軟的光纖成像束，光纖成像束由許許多多比頭發絲還纖細的導光纖維組成，一根導光纖維就形成一格圖像。光纖相較于微柱狀導光束明顯縮小，使輸尿管鏡擁有更大的工作通道，且光纖成像束允許鏡體輕度彎曲，不會導致圖像失真或缺失。但如果過度彎曲會導致光纖損壞，故如果光纖損壞20%以上，圖像就回缺失，就需要更換鏡子的光纖。

維修案例分析

設備型號：Wolf輸尿管鏡8968.405

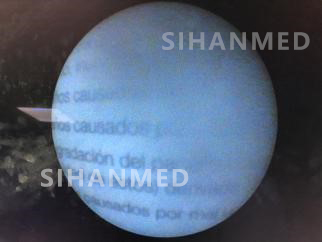

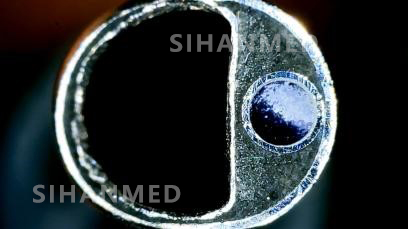

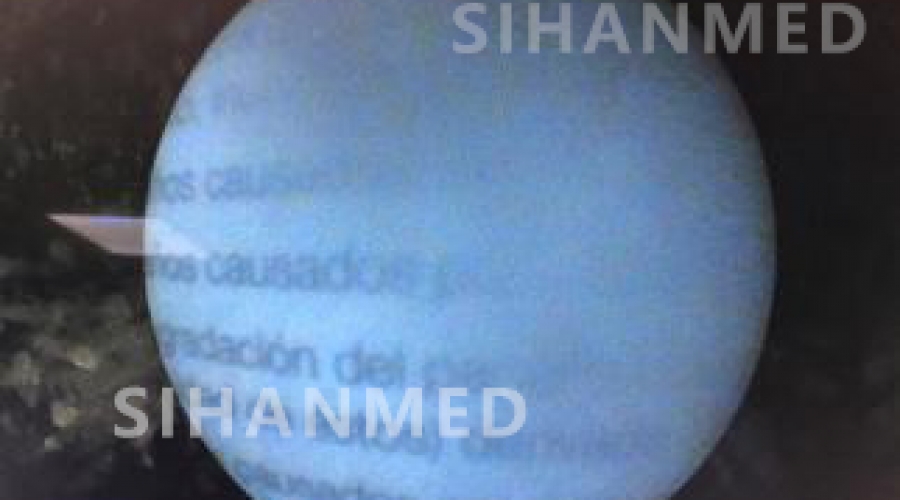

檢測情況：1、圖像模糊 2、器械通道磨損 3、光纖折損

維修情況：1、重新更換工作管總成 2、更換物鏡組 3、更換圖像束 4、更換導光束 5、重新清理調節目鏡組 6、校對圖像 7、全面清理測試光學系統 8、圖像及滲漏測試；

維修周期：3個工作日

保修時長：6個月
