電路設計特點

設有獨立的隔離式±5v電壓輸出供給攝像頭部分，圖中編號為J3插座，這一獨立繞組在電路圖中，標示為FLA、FLB、FLC，檢修的時候注意不要搞混淆。區別于其它電源，具有一只耐壓≥275V～或直流≥1kV的容量為4700pf—0.01uf電容在交流電路部分和直流電路部分地端連接以保持電位平衡。這主要是考慮攝像頭與醫生患者直接接觸，防止出現由電位差造成意外傷害。就這一點而言，該電源設計較為科學和可靠，值得我國的醫療設備生產廠商參照。

故障處理兩例

故障現象一:開機后，電源無任何反應。故障分析與維修:根據現象，電源未正常工作。造成的原因可能為交流電源未進入或電路板異常。斷電后，測量保險絲，異常。再測量Q1，擊穿同時造成Ｒ6損壞開路。為何造成Q1和Ｒ6同時損壞，為防止再次造成損壞，對次級部分在路反復測量。發現CＲ5，STPS200擊穿損壞同時更換上F1、Q1、Ｒ6、CＲ5幾個元件，在確認無誤后開機，多組電壓均正常。以100V～輸入試驗，多組電壓正常。對元件的要求:F1為2A250V延遲保險絲，Q1IＲF830，CＲ5SPTS200一定要選用正牌產品，以防止造成其它故障。

故障現象二:開機工作后，監視器圖像上有粗細不等的條紋上下滾動，影響觀看手術效果和病灶的處理。故障分析與維修:這一現象說明電源組件工作，但不能正常輸出，電壓沒達到規定數值，遂測量多路輸出電壓:±5V為±4.5V—±4.7V，±15V為±10V—±11V。仔細查看次級部分各元件，未見有明顯過熱或異常，試更換VＲ2、TL431精密穩壓器后，機器恢復正常。

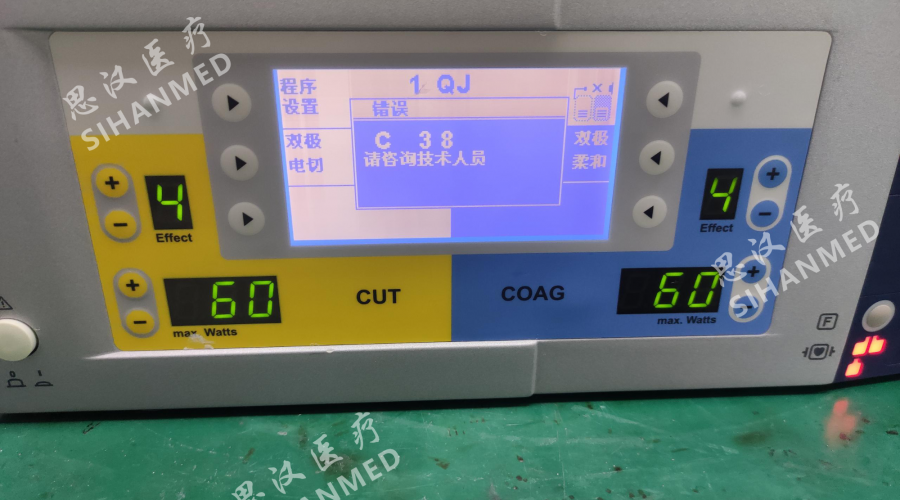

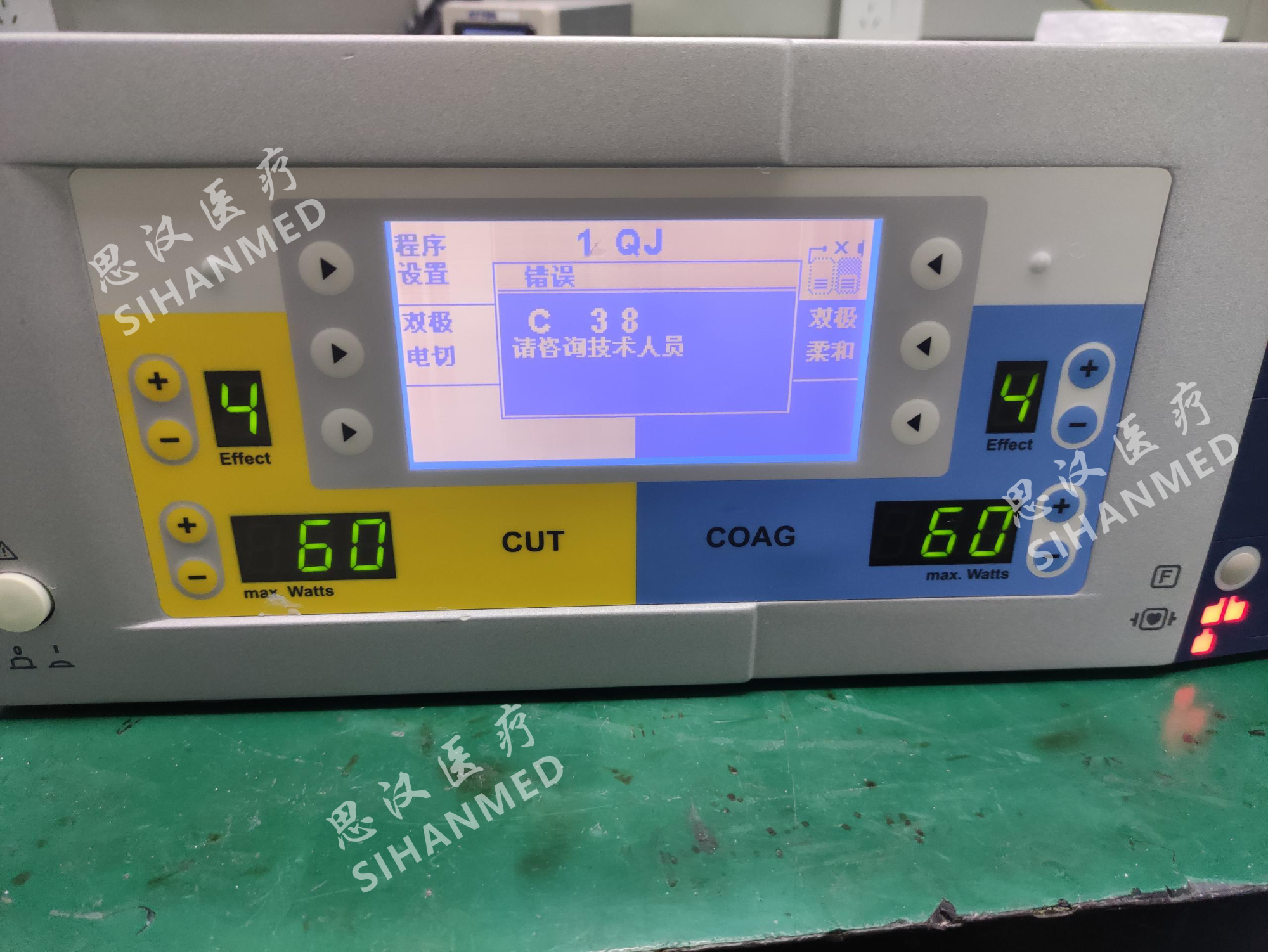

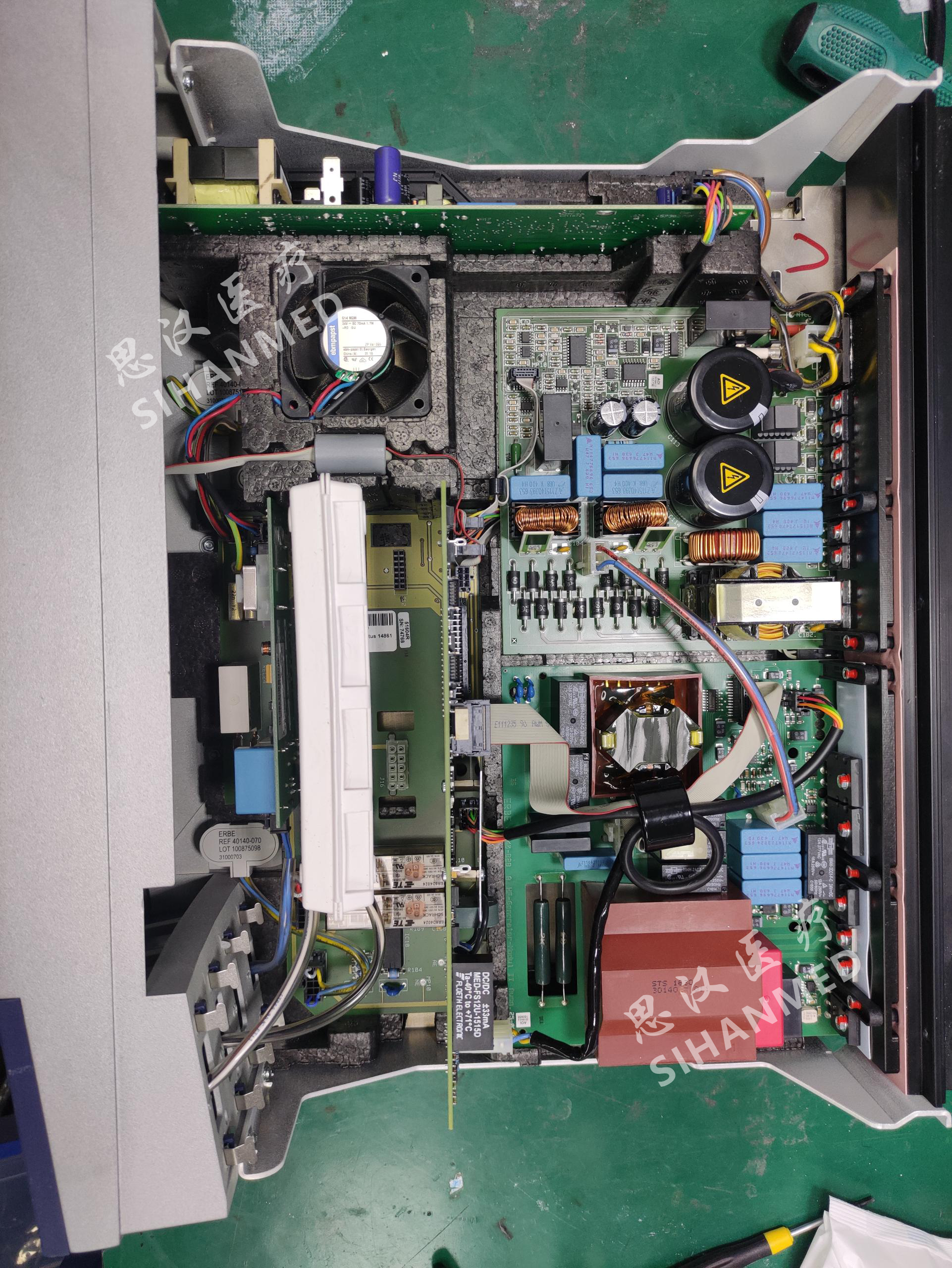

維修案例分析
